상세 정보 |
|||
| 등급 주파수: | 50/60Hz | 수출 시장: | 세계적 |
|---|---|---|---|
| 포장: | 협상 가능 | ||
| 강조하다: | 40.5kV 고전압 진공 접촉기,고전압 진공 접촉기 160A,630A HV 진공 접촉기 |
||
제품 설명

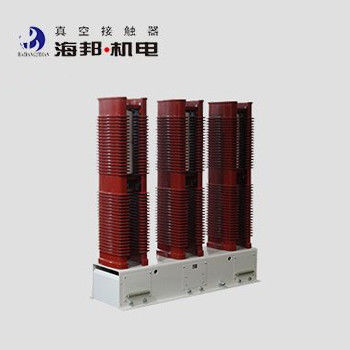

40.5kV 고전압 진공 접촉기
하이뱅 40.5kV 고전압 진공 접촉기는 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주요 회로 등급 전압 40.5kV, 등급 전류 160A, 250A, 400A, 630A.그들은 직접 또는 원격 연결 및 주요 회로의 단절에 사용됩니다.이 40.5kV 고전압 진공 접촉기 시리즈는 국제 주류 epoxy 통합 투여 반 실린더 격리 프레임 구조를 채택,국제 규정의 단열 요구 사항을 완전히 충족시키는40.5kV 고전압 진공 접촉기가 사용되는 환경의 높이는 해발 1000 미터를 초과하지 않습니다.
종류:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
기술 데이터:
|
이름 |
단위 |
가치 |
|||||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
40.5kV |
||||
|
가등식 작동 전류 (Ie) |
A |
160A |
250A |
400A |
630A |
||
|
가등식 연결 용량 (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
정형 파열력 (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
부하 전류와 시간 등급 견디기 |
kA/s |
2.4/1 |
30.75/1 |
여호와 의 증인, 6/1 |
9.45/1 |
||
|
가명 단시간 저항 전류 (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
정량 피크 저항 전류 (Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
가시 단회로 지속시간 |
s |
4 |
|||||
|
전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
95 |
||||
|
진공 휴식 |
kV |
95 |
|||||
|
번개 충동 저항 전압 |
kV |
185 |
|||||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
가명 전력 (P) 전기 보유 |
VA |
≤1500/30 (흡수/유치) |
|||||
|
가등전력 (P) 기계적 유지 |
VA |
≤ 1500/600 (폐기/개시) |
|||||
|
보조 회로 |
양식 |
6a+4b |
|||||
|
명목 가치 |
AC 380V/5A, |
||||||
|
DC 380V/1A |
|||||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 |
|||||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
||||
|
단기 |
시간/시간 |
60 |
|||||
|
기계적 내구성 |
10000번 |
100 |
|||||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) |
|||||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 160 |
||||
|
3단계 비동기 시간 |
ms |
≤3 |
|||||
|
오리지널 오픈 시간 |
ms |
≤120 (전기 보유) |
|||||
|
닫는 트립 |
ms |
≤7 |
|||||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
