제품 설명

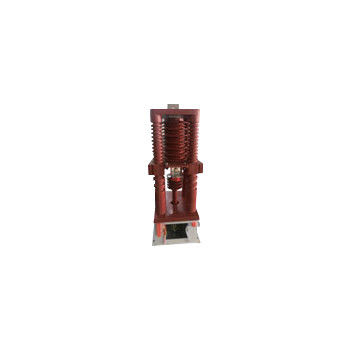

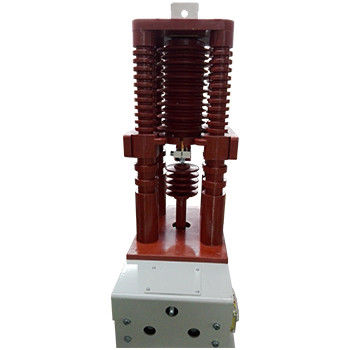

단상 40.5kV 진공 접촉기 - 단상 고전압 진공 접촉기, 정압 40.5kV, 정류 160A, 250A, 400A, 630A
일반 설명:
하이 뱅 싱글 파스 40.5kV 진공 접촉기는 AC 50 ~ 60Hz 전원 시스템에 적합합니다. 주 회로 정렬 전압 40.5kV, 정렬 전류 160A, 250A, 400A, 630A.이 유형의 고전압 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생했을 때 지식 스위치로 사용됩니다.. Haibang 단일 단계 40.5kV 진공 접촉기는 원광 억제 캐비닛과 단일 단계 제어가 필요한 전기적인 경우에 사용됩니다.이 유형의 단일 단계 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다..
우리는 또 다른 유형의 단일 단계 40.5kV 진공 접촉기를 가지고 있습니다. 해발 5000m의 고도에서 안전하고 안정적으로 작동 할 수 있습니다. 자세한 내용은 카테고리를 참조하십시오.
종류:
JCZ1-40.5J ((D) /D-160-1.6
JCZ1-40.5J ((D) /D-250-2.5
JCZ1-40.5J ((D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
기술 데이터:
| 이름 | 단위 | 가치 | ||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 40.5 | |||
| 가등식 작동 전류 (Ie) | A | 160, 250, 400, 630 | ||||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 용량 | A | 10Ie (AC-4) | ||||
| 부착 용량 | A | 8Ie (AC-4) | ||||
| 가명 단시간 저항 전류 | A | 10일 | ||||
| 정량 피크 저항 전류 | A | 25일 | ||||
| 가시 단회로 지속시간 | s | 4 | ||||
| 최후의 파열 능력 | kA, 시간 | 6.3/3 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 95 | |||
| 진공 휴식 | kV | 95 | ||||
| 번개 충동 저항 전압 | kV | 185 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 정량 전력 (P) | VA | ≤1000/100 (흡수/유치) | ||||
| 보조 회로 | 양식 | (3a+2b) | ||||
| 명목 가치 | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 120 | |||
| 단기 | 시간/시간 | 360 | ||||
| 기계적 내구성 | 10000번 | 3 | ||||
| 전기 내구성 | 10000번 | 25 ((AC-3), 10 ((AC-4) | ||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||
| 오리지널 오픈 시간 | ms | ≤100 (전기 보유) | ||||
| 닫는 트립 | ms | ≤10 | ||||
|
참고: 1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. 2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다. |
||||||
