상세 정보 |
|||
| 빈도: | 50/60Hz | 종류: | 단일 단계 |
|---|---|---|---|
| 강조하다: | 3.6kV 1단계 진공 접촉기,플라토 1단계 진공 접촉기 |
||
제품 설명

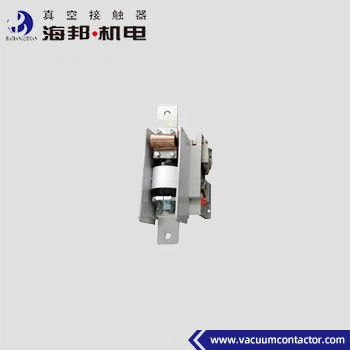

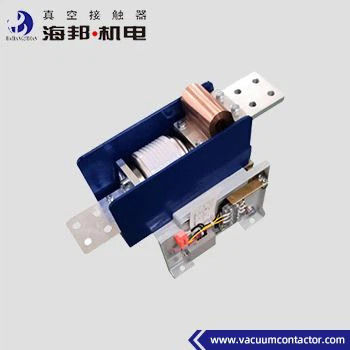

하이 뱅 싱글 파스 AC 진공 콘택터 CKJ1-3.6D / D3200 유형은 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주요 회로 등급 전압 1140V-3.6kV, 등급 전류 3200A.이 유형의 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생하면 귀화 스위치로 사용됩니다. 단일 단계 진공 접촉기는 단일 단계 제어가 필요한 전기적인 경우에 사용됩니다.6kV 단일 단계 진공 접촉기 사용 해발 1000 미터를 초과하지 않습니다.
기술 데이터:
|
이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
1.14~3.6kV |
|
| 가등식 작동 전류 (Ie) |
A |
3200 | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
A |
4Ie (AC-4) | ||
| 부착 용량 |
A |
4Ie (AC-2) | ||
| 최후의 파열 능력 |
kA |
5 | ||
| 가명 단시간 저항 전류 |
A/s |
4Ie/10 | ||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
4.2 |
|
|
진공 휴식 |
kV |
10 | ||
| 번개 충동 저항 전압 |
kV |
8 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | ||
|
보조 회로 |
양식 |
(3a+2b) |
||
| 명목 가치 | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|
|
단기 |
시간/시간 |
600 | ||
|
기계적 내구성 |
10000번 |
100 | ||
|
전기 내구성 |
10000번 |
25 (AC-2) | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 오리지널 오픈 시간 |
ms |
≤ 150 | ||
| 닫는 트립 |
ms |
≤5 | ||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
||||
