제품 설명

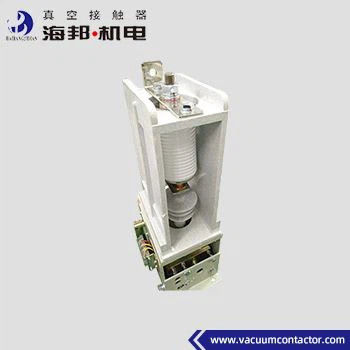

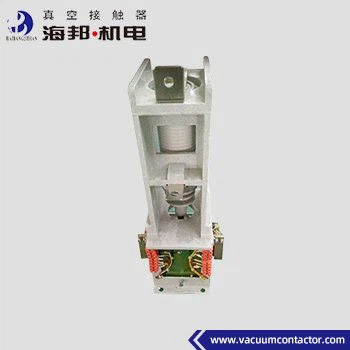

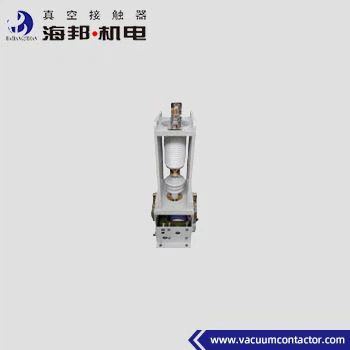

하이 뱅 고전압 단일 단계 진공 콘택터는 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주 회로 등급 전압 7.2kV, 12kV, 등급 전류 160A, 250A, 400A, 630A.이 유형의 단일 단계 진공 접촉기는 주로 단 단계 지상 결함이 발생하면 귀화 스위치로 사용됩니다. 고전압 단일 단계 진공 접촉기는 원광 억제 캐비닛과 단일 단계 제어가 필요한 전기적 경우에 사용됩니다.단상 고전압 진공 접촉기가 사용되는 환경의 높이는 해발 1000m를 초과하지 않습니다 (G형은 2500m를 초과하지 않습니다).
종류:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|
| 가등식 작동 전류 (Ie) |
A |
160,250,400,630 | |||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 용량 |
A |
10Ie (AC-2) | |||
| 부착 용량 |
A |
8Ie (AC-2) | |||
| 가명 단시간 저항 전류 |
A |
10일 | |||
| 정량 피크 저항 전류 |
A |
25일 | |||
| 최후의 파열 능력 |
A |
6일, 3번 | |||
| 가시 단회로 지속시간 |
s |
4 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
|
보조 회로 |
양식 |
(3a+2b) |
|||
| 명목 가치 | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
||
|
단기 |
시간/시간 |
600 | |||
|
기계적 내구성 |
10000번 |
100 | |||
|
전기 내구성 |
10000번 |
25 ((AC-3),10 (AC-4) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
||
| 오리지널 오픈 시간 |
ms |
≤100 | |||
| 닫는 트립 |
ms |
≤10 | |||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
|||||
