상세 정보 |
|||
| 등급 주파수: | 50/60Hz | ||
|---|---|---|---|
| 강조하다: | 1단계 고전압 진공 접촉기,60Hz 고전압 진공 접촉기 |
||
제품 설명

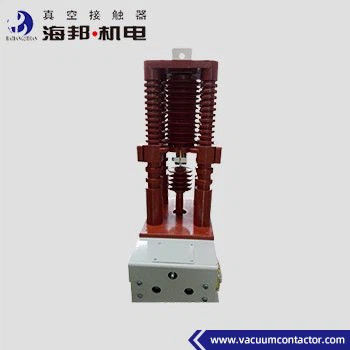

하이뱅 고전압 단일 단계 진공 접촉기는 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주 회로 정압 40.5kV, 정류 160A, 250A, 400A, 630A.이 유형의 고전압 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생했을 때 지식 스위치로 사용됩니다.. 단일 단계 고전압 진공 접촉기는 단일 단계 제어가 필요한 활 억제 캐비닛 및 전기적 인 경우에 사용됩니다.단상 고전압 진공 접촉기가 사용되는 환경의 높이는 해발 1000m를 초과하지 않습니다..
종류:
JCZ1-40.5J ((D) /D-160-1.6
JCZ1-40.5J ((D) /D-250-2.5
JCZ1-40.5J ((D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
기술 데이터:
|
이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
40.5 |
|
| 가등식 작동 전류 (Ie) |
A |
160,250,400,630 | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
A |
10Ie (AC-4) | ||
| 부착 용량 |
A |
8Ie (AC-4) | ||
| 가명 단시간 저항 전류 |
A |
10일 | ||
| 정량 피크 저항 전류 |
A |
25일 | ||
| 가시 단회로 지속시간 |
s |
4 | ||
| 최후의 파열 능력 |
kA, 시간 |
6.3/3 | ||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
95 |
|
|
진공 휴식 |
kV |
95 | ||
| 번개 충동 저항 전압 |
kV |
185 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | ||
|
보조 회로 |
양식 |
(3a+2b) |
||
| 명목 가치 | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
120 |
|
|
단기 |
시간/시간 |
360 | ||
|
기계적 내구성 |
10000번 |
3 | ||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 오리지널 오픈 시간 |
ms |
≤100 (전기 보유) | ||
| 닫는 트립 |
ms |
≤10 | ||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
