상세 정보 |
|||
| 단계: | 싱글 | 진공: | 그래요 |
|---|---|---|---|
| 접촉 유형: | 콘택터 | 등급 주파수: | 50/60Hz |
| 강조하다: | 단상 Vakuum Contactor 220V,단상 Vakuum Contactor Plateau 타입 |
||
제품 설명

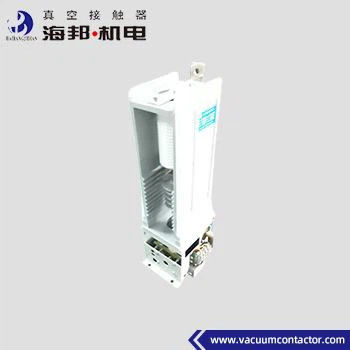

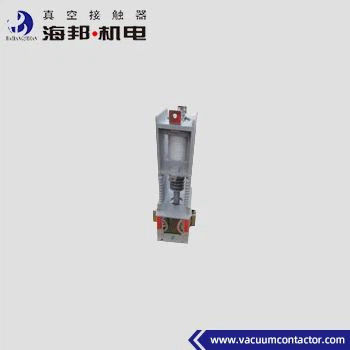

하이 뱅 플라토 타입 단일 단계 진공 접촉기는 플라토 환경에 전용되어 있습니다. AC 50 ~ 60Hz, 주 회로 등급 전압 7.2kV, 12kV,그리고 평준 전류 160A~1250A평야형 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생했을 때 지상 스위치로 사용됩니다.JCZ1 플라토 타입 단일 단계 진공 접촉기는 단일 단계 제어가 필요한 활 억제 캐비닛과 전기적 인 경우에 사용됩니다.플라토 진공 접촉기가 사용되는 환경의 고도는 해발 5000 미터를 초과하지 않습니다.
종류:
JCZ1- TG/D160~1250A-7.2kV
JCZ1- TG/D160~1250A-12kV
적용 조건:
1대기 온도: -25°C+40°C, 24시간 평균은 +35°C를 넘지 않아야 합니다.
2고도: 5000m 또는 더 낮은; 우리는 JCZ1 고원형 진공 접촉기가 해발 5000m의 고도 내에서 안전하고 안정적으로 작동 할 수 있음을 보여주는 특허를 신청했습니다.
3상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하, 주변 기온이 +40°C에 도달하면 50%를 초과해서는 안 됩니다.
4운영 환경: 주변 공기는 부식성, 불화성 또는 폭발성 가스 및 수증기로 오염되지 않아야 합니다. 오염 수준: 레벨 III.
5플라토형 고전압 진공 접촉기 설치:
작동시 설치된 플라토형 단상 진공 접촉기 표면과 수평 평면 사이의 기울기 각도는 5°를 초과해서는 안 됩니다.
참고: 위의 조건이 사용자의 요구 사항을 충족시킬 수 없는 경우, 사용자는 제조사와 협상하여 제품의 특별한 처리를 요청할 수 있습니다.
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|
| 가등식 작동 전류 (Ie) |
A |
160~1250 | |||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 용량 |
A |
10Ie (AC-2) | |||
| 부착 용량 |
A |
8Ie (AC-2) | |||
| 가명 단시간 저항 전류 |
A |
10일 | |||
| 정량 피크 저항 전류 |
A |
25일 | |||
| 가시 단회로 지속시간 |
s |
4 | |||
| 최후의 파열 능력 |
A/시간 |
2500/4, 4000/4, 6300/4, 8000/4 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
|
보조 회로 |
양식 |
4a+3b |
|||
| 명목 가치 | AC 380V/5A | ||||
| DC 380V/1A | |||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
||
|
단기 |
시간/시간 |
600 | |||
|
기계적 내구성 |
10000번 |
100 | |||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 160 |
||
| 오리지널 오픈 시간 |
ms |
≤100 (전기 보유) | |||
| 닫는 트립 |
ms |
≤5 | |||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
|||||
