상세 정보 |
|||
| 등급 주파수: | 50/60Hz | 종류: | 단일 단계 |
|---|---|---|---|
| 강조하다: | 1.14kV 단일 단계 진공 접촉기,저전압 단일 단계 진공 접촉기,1.14kV 저전압 진공 접촉기 |
||
제품 설명

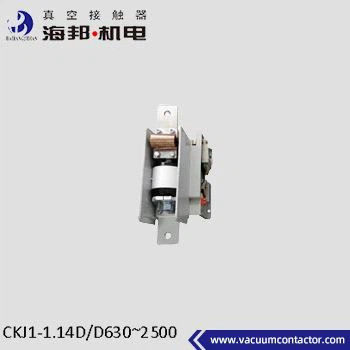

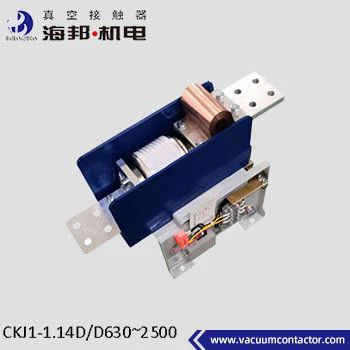

하이 뱅 싱글 파스 1.14kV 진공 접촉기 CKJ1-1.14D / D630 ~ 2500 유형은 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주요 회로 등급 전압 1140V, 등급 전류 630 ~ 2500A.이 유형의 단일 단계 낮은 전압 진공 접촉기는 주로 단 단계 지상 결함이 발생하면 지식 스위치로 사용됩니다. 단일 단계 1.14kV 진공 접촉기는 단일 단계 제어가 필요한 전기 경우에 사용됩니다.14kV 단일 단계 진공 접촉기 사용 해발 1000 미터를 초과하지 않습니다.
기술 데이터:
|
이름 |
단위 |
가치 |
||||
|
주 회로 |
가등식 작동 전압 (Ue) |
V |
1140 |
|||
|
가등식 작동 전류 (Ie) |
A |
630 ~ 2500 |
||||
|
정규 주파수 (fr) |
Hz |
50~60 |
||||
|
용량 |
A |
4Ie (AC-4) |
||||
|
부착 용량 |
A |
4Ie (AC-2) |
||||
|
최후의 파열 능력 |
kA |
5 |
||||
|
가명 단시간 저항 전류 |
A/s |
4Ie/10 |
||||
|
전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
4.2 |
|||
|
진공 휴식 |
kV |
10 |
||||
|
번개 충동 저항 전압 |
kV |
8 |
||||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) |
||||
|
보조 회로 |
양식 |
(3a+2b) |
||||
|
명목 가치 |
AC 380V/5A, |
|||||
|
DC 380V/1A |
||||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 |
||||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|||
|
단기 |
시간/시간 |
600 |
||||
|
기계적 내구성 |
10000번 |
100 |
||||
|
전기 내구성 |
10000번 |
25 (AC-2) |
||||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|||
|
오리지널 오픈 시간 |
ms |
≤ 150 |
||||
|
닫는 트립 |
ms |
≤5 |
||||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
||||||
