상세 정보 |
|||
| 종류: | 진공 | 등급 주파수: | 50/60Hz |
|---|---|---|---|
| 단계: | 싱글 | ||
| 강조하다: | 1단계 진공 접촉기 160A,플라토 타입 1단계 진공 접촉기 |
||
제품 설명

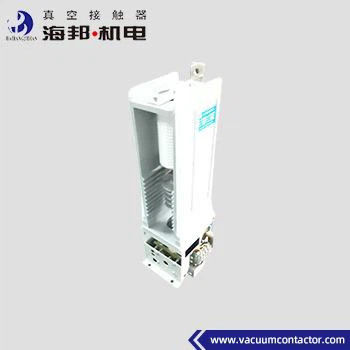

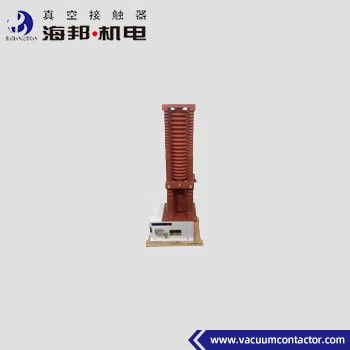

하이 뱅 플라토 유형 단일 단계 진공 접촉기 AC 50 ~ 60Hz, 주 회로 정렬 전압 40.5kV 및 정렬 전류 160A, 250A, 400A, 630A의 전력 시스템에 적합합니다.JCZ1 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생했을 때 지식 스위치로 사용됩니다.. JCZ1 단일 단계 AC 진공 접촉기는 단 단계 제어가 필요한 활 억제 캐비닛과 전기적인 경우에 사용됩니다.단일 단계 진공 접촉기 플라토 타입이 사용되는 환경의 높이는 해발 5000m를 초과하지 않습니다., 따라서 그것은 평야 유형의 진공 접촉기입니다.
종류:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
적용 조건:
1대기 온도: -25°C+40°C, 24시간 평균은 +35°C를 넘지 않아야 합니다.
2고도: 5000m 또는 더 낮은; 우리의 특허는 JCZ1 고원형 단일 단계 진공 접촉기가 해발 5000m에서 안전하고 안정적으로 작동 할 수 있음을 보여줍니다.
3상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하, 주변 기온이 +40°C에 도달하면 50%를 초과해서는 안 됩니다.
4운영 환경: 주변 공기는 부식성, 불화성 또는 폭발성 가스 및 수증기로 오염되지 않아야 합니다. 오염 수준: 레벨 III.
5- 단상 플라토 타입 진공 접촉기 설치:
작동시 설치된 평면형 단相 진공 접촉기의 표면과 수평 평면 사이의 기울기 각도는 5°를 초과해서는 안 됩니다.
참고: 위의 조건이 사용자의 요구 사항을 충족시킬 수 없는 경우, 사용자는 제조사와 협상하여 제품의 특별한 처리를 요청할 수 있습니다.
기술 데이터:
|
이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
40.5 |
|
| 가등식 작동 전류 (Ie) |
A |
160, 250, 400, 630 | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
A |
10Ie (AC-2) | ||
| 부착 용량 |
A |
8Ie (AC-2) | ||
| 최후의 파열 능력 |
kA, 시간 |
6.3, 3 | ||
| 가명 단시간 저항 전류 |
A |
10일 | ||
| 정량 피크 저항 전류 |
A |
25일 | ||
| 가시 단회로 지속시간 |
s |
4 | ||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
95 |
|
|
진공 휴식 |
kV |
95 | ||
| 번개 충동 저항 전압 |
kV |
185 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | ||
|
보조 회로 |
양식 |
3a+3b |
||
| 명목 가치 | AC 380V/5A | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
120 |
|
|
단기 |
시간/시간 |
360 | ||
|
기계적 내구성 |
10000번 |
3 | ||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 오리지널 오픈 시간 |
ms |
≤100 | ||
| 닫는 트립 |
ms |
≤10 | ||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
||||
