제품 설명

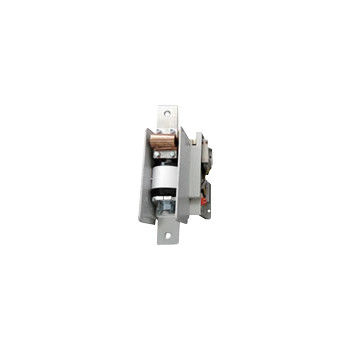

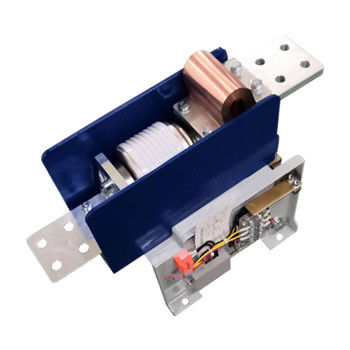

단일 단계 1.14kV 진공 접촉기 - 저전압 진공 접촉기, 등급 전압 1140V, 등급 전류 630~2500A
일반 설명:
하이 뱅 싱글 파스 1.14kV 진공 접촉기 CKJ1-1.14D/D630~2500 유형은 AC 50~60Hz 전력 시스템에 적합하며, 주요 회로 등급 전압은 1140V, 등급 전류는 630~2500A입니다.이 유형의 단일 단계 낮은 전압 진공 접촉기는 주로 단 단계 지상 결함이 발생하면 지식 스위치로 사용됩니다. 단일 단계 1.14kV 진공 접촉기는 단일 단계 제어가 필요한 전기 경우에 사용됩니다.14kV 단일 단계 진공 접촉기 사용 해발 1000 미터를 초과하지 않습니다.
기술 데이터:
| 아미 | 단위 | 가치 | ||||
| 주 회로 | 가등식 작동 전압 (Ue) | V | 1140 | |||
| 가등식 작동 전류 (Ie) | A | 630 ~ 2500 | ||||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 용량 | A | 4Ie (AC-4) | ||||
| 부착 용량 | A | 4Ie (AC-2) | ||||
| 최후의 파열 능력 | kA | 5 | ||||
| 가명 단시간 저항 전류 | A/s | 4Ie/10 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 4.2 | |||
| 진공 휴식 | kV | 10 | ||||
| 번개 충동 저항 전압 | kV | 8 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 정량 전력 (P) | VA | ≤1000/100 (흡수/유치) | ||||
| 보조 회로 | 양식 | (3a+2b) | ||||
| 명목 가치 | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | |||
| 단기 | 시간/시간 | 600 | ||||
| 기계적 내구성 | 10000번 | 100 | ||||
| 전기 내구성 | 10000번 | 25 (AC-2) | ||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||
| 오리지널 오픈 시간 | ms | ≤ 150 | ||||
| 닫는 트립 | ms | ≤5 | ||||
| 참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. | ||||||
