상세 정보 |
|||
| 강조하다: | 3.6kV AC 진공 접촉기,중류 AC 진공 접촉기 |
||
|---|---|---|---|
제품 설명

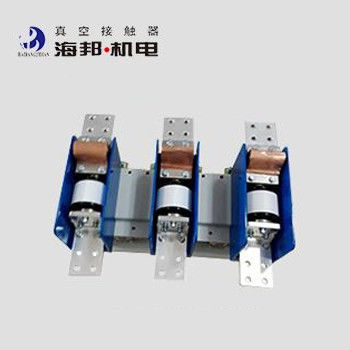

하이 뱅 중압 및 저압 진공 접촉기 JCZ3-3.6D / D-3200A 유형은 AC 50 ~ 60Hz 전력 시스템에 적합하며, 주요 회로 등급 전압은 1.14kV-3.6kV이며 등급 전류는 3200A입니다.이 유형의 3.6kV 중류 진공 접촉기는 주 회로의 중류를 직접 또는 원격으로 연결하고 분리하는 데 사용되며 AC 모터를 자주 제어합니다.트랜스포머 및 기타 전기 제어 장치. Haibang 3.6kV 중류 진공 접촉기는 석유, 석탄 광산 폭발 방지 장비 및 다른 경우에 널리 사용됩니다.진공 접촉기가 사용되는 환경의 높이는 해발 1000m를 초과하지 않습니다..
우리는 다른 종류의 3.6kV 중압 진공 접촉기를 가지고 있습니다. 그 평준 전류는 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) 및 800~2500A (JCZ3-3.6D/D-800~2500A) 입니다.자세한 내용은 카테고리 참조.
종류:
JCZ3-3.6D/D-3200A
기술 데이터:
|
이름 |
단위 |
가치 |
||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
1.14kV-3.6kV |
|
|
가등식 작동 전류 (Ie) |
A |
3200A |
||
|
정규 주파수 (fr) |
Hz |
50~60 |
||
|
용량 |
kA |
12.5 |
||
|
부착 용량 |
kA |
10 |
||
|
최후의 파열 능력 |
kA |
12.5 |
||
|
가명 단시간 저항 전류 |
kA |
10 |
||
|
정량 피크 저항 전류 |
kA |
12.5 |
||
|
가시 단회로 지속시간 |
s |
4 |
||
|
전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
18 |
|
|
진공 휴식 |
kV |
18 |
||
|
번개 충동 저항 전압 |
kV |
40 |
||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
가등급 전력 (Ps) 전기 보유 (800~3200A) |
VA |
≤600/50 (흡수/유치) |
||
|
가등식 전력 (P) 기계적 유지 (800~2500) |
VA |
≤900/600 (폐기/개시) |
||
|
보조 회로 |
양식 |
(3a+2b) |
||
|
명목 가치 |
AC 380V/5A, |
|||
|
DC 380V/1A |
||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 |
||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|
|
단기 |
시간/시간 |
600 |
||
|
기계적 내구성 |
10000번 |
10 |
||
|
전기 내구성 |
10000번 |
10 |
||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
|
3단계 비동기 시간 |
ms |
≤3 |
||
|
오리지널 오픈 시간 |
ms |
≤ 150 |
||
|
닫는 트립 |
ms |
≤10 |
||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
