상세 정보 |
|||
| 등급 주파수: | 50/60Hz | ||
|---|---|---|---|
| 강조하다: | 12kV 진공 접촉 장치,진공 접촉기 단위 110V |
||
제품 설명
일반 설명:

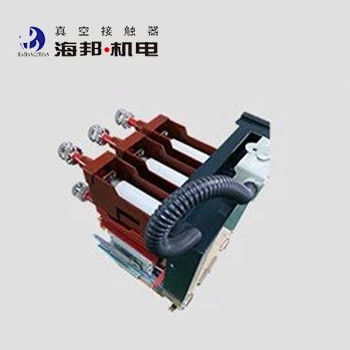

하이 뱅 12kV 진공 접촉기-퓨즈 조합 단위 HCR-12J ((D) Y/D200-50T는 AC 50-60Hz 전원 시스템에 적용됩니다. 등급 전압 12kV, 등급 전류 200A.
HCR-7.2J(D) Y/D315-50T는 다른 유형의 진공 접촉기-축약 결합 단위이며, 정량 전압은 7.2kV이며 정량 전류는 315A입니다.
진공 접촉기-피지 조합 단위는 스위치 캐비닛에 설치되어 F-C 회로를 형성하고 포괄적 인 보호 장치와 함께 사용할 수 있습니다.진공 접촉기 단위 빈번하게 작동 할 수있는 진공 접촉기와 단회로 결함 전류의 광범위한 범위를 깨는 수있는 고전압 피지 융합. 그것은 모터의 빈번한 시작 및 트랜스포머와 콘덴서의 빈번한 전환에 사용할 수 있습니다. 진공 접촉기-피우즈 조합 단위는 발전소와 같은 전력 시스템에서 널리 사용됩니다.화학물질, 석탄 광산, 금속공업, 항구 및 항구. 그것은 발전소 및 산업 및 광산 기업에 의해 사용 될 수 있습니다인덕션 오븐 및 다른 부하12kV 진공 접촉기-피지 조합 장치의 바닥에있는 트롤리는 제어 캐비닛에서 쉽게 이동 할 수 있습니다.제품 사용 환경의 고도는 해발 1000m를 초과하지 않습니다..
기술 데이터:
|
이름 |
단위 | 가치 | ||||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 | 12 | ||
| 가등급 작동 전류 (Ie) (피지스에 따라) |
A |
≤315 | ≤200 | |||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 예상 단절 전류 (효율적 값) | kA | ≤50 | ||||
| 예상되는 단절 발생 전류 (피크 값) | kA | 125 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 | ||
|
진공 휴식 |
kV |
32 | 42 | |||
| 번개 충동 저항 전압 |
kV |
60 | 75 | |||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| 가명 전력 (P) 전기 보유 | VA | ≤1000/100 (흡수/유치) | ||||
| 가등전력 (P) 기계적 유지 | VA | ≤900/600 (폐기/개시) | ||||
|
보조 회로 |
양식 | (6a+6b) | ||||
|
명목 가치 |
AC 380V/5A | |||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV | 2 | ||||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 | |||
|
단기 |
시간/시간 | 600 | ||||
|
기계적 내구성 |
10000번 | 30 | ||||
|
전기 내구성 |
10000번 | 10 ((AC-3) | ||||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 150 | |||
| 3단계 비동기 시간 | ms | ≤3 | ||||
| 오리지널 오픈 시간 | ms | ≤150 (전기 켜기) ≤60 (기계 켜기) | ||||
| 닫는 트립 | ms | ≤4 | ||||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
