제품 설명
일반 설명:

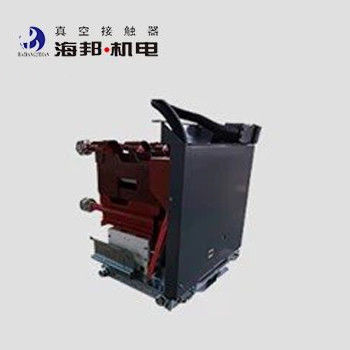

하이 뱅 7.2kV 고전압 진공 접촉기-퓨즈 조합 단위 HCR-7.2J ((D) Y/D315-50T 유형은 AC 50-60Hz 전력 시스템과 평판 전압 7.2kV, 평판 전류 315A에 적용됩니다.
하이 뱅 12kV 고전압 진공 접촉기-퓨즈 조합 장치 HCR-12J ((D) Y/D200-50T 유형은 AC 50-60Hz 전력 시스템과 정형 전압 12kV, 정형 전류 200A에 적용됩니다.
그들은 F-C 회로를 형성하기 위해 스위치 캐비닛에 설치 될 수 있으며 포괄적 인 보호 장치와 함께 사용할 수 있습니다.진공 접촉기 단위 빈번하게 작동 할 수있는 진공 접촉기와 단회로 결함 전류의 광범위한 범위를 깨는 수있는 고전압 피지 융합고전압 진공 접촉기-퓨즈 조합 단위는 모터의 빈번한 시작 및 트랜스포머와 콘덴서의 빈번한 전환에 사용할 수 있습니다.고전압 진공 접촉기-피우스 조합 단위는 발전소와 같은 전력 시스템에서 널리 사용됩니다., 화학, 석탄 광산, 금속, 항구 및 항구. 그것은 발전소 및 산업 및 광산 기업에 의해 사용 될 수 있습니다인덕션 오븐 및 다른 부하7,2kV 고전압 진공 접촉기-피지 조합 장치의 바닥에있는 트롤리는 제어 캐비닛에서 쉽게 이동 할 수 있습니다.제품 사용 환경의 고도는 해발 1000m를 초과하지 않습니다..
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|
| 가등급 작동 전류 (Ie) (피지스에 따라) |
A |
≤315 |
≤200 | ||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 예상 단절 전류 (효율적 값) |
kA |
≤50 | |||
| 예상되는 단절 발생 전류 (피크 값) |
kA |
125 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
| 가등전력 (P) 기계적 유지 |
VA |
≤900/600 (폐기/개시) | |||
|
보조 회로 |
양식 |
(6a+6b) |
|||
| 명목 가치 | AC 380V/5A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
||
|
단기 |
시간/시간 |
600 | |||
|
기계적 내구성 |
10000번 |
30 | |||
|
전기 내구성 |
10000번 |
10 ((AC-3) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 150 |
||
| 3단계 비동기 시간 |
ms |
≤3 | |||
| 오리지널 오픈 시간 |
ms |
≤150 (전기 켜기) ≤60 (기계 켜기) | |||
| 닫는 트립 |
ms |
≤4 | |||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
