제품 설명

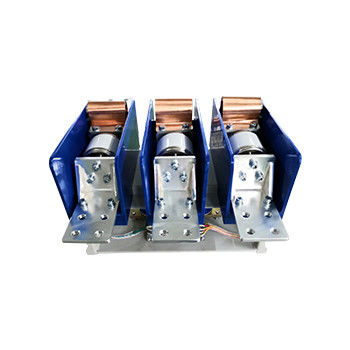

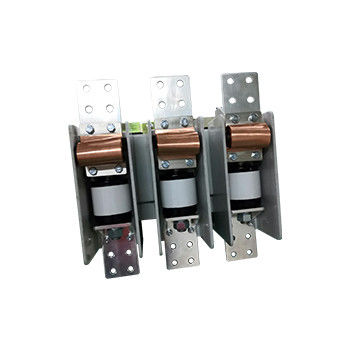

1.14kV 1600A 진공 접촉기 - 저전압 진공 접촉기, 등급 전압 1.14kV, 등급 전류 1600A, 2000A, 2500A
일반 설명:
하이 뱅 1.14kV 중류 진공 접촉기 CKJ3-1.14J(D) /D-1600~2500 유형은 AC 50-60Hz 전력 시스템에 적용됩니다. 등급 전압 1.14kV, 등급 전류 1600A, 2000A, 2500A. 이 유형은 1.14kV 진공 접촉기는 직접 또는 원격으로 연결 및 와일딩 모터의 로터 회로를 분리하는 데 사용됩니다. 하이 뱅 1.14kV 중류 진공 접촉기는 AC-2 사용 범주에서 높은 전류 제어가 필요한 전기 제어 경우에 적합하며 단계 선진기에서 널리 사용됩니다.부드러운 시작 캐비닛1.14kV 저전압 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
다른 타입의 1.14kV 진공 접촉기에 대한 카테고리를 참조하십시오.
기술 데이터:
| 이름 | 단위 | 가치 | ||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 1.14kV | |||
| 가등식 작동 전류 (Ie) | A | 1600A, 2000A, 2500A | ||||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 용량 | A | 4Ie (AC-2) | ||||
| 부착 용량 | A | 4Ie (AC-2) | ||||
| 가급적 과부하 저항 전류 | A/s | 2Ie/10 | ||||
| 최후의 파열 능력 | kA, 시간 | 5kA/25번 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 4.2 | |||
| 진공 휴식 | kV | 10 | ||||
| 번개 충동 저항 전압 | kV | 8 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 정량 전력 (P) | VA | ≤1000/100 (흡수/유치) | ||||
| 가등전력 (P) 기계적 유지 | VA | ≤900/600 (폐기/개시) | ||||
| 보조 회로 | 양식 | (3a+2b) | ||||
| 명목 가치 | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | |||
| 단기 | 시간/시간 | 600 | ||||
| 기계적 내구성 | 10000번 | 100 | ||||
| 전기 내구성 | 10000번 | 25 ((AC-2) | ||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||
| 3단계 비동기 시간 | ms | ≤3 | ||||
| 오리지널 오픈 시간 | ms | ≤100 (전기 구동), ≤60 (기계 구동) | ||||
| 닫는 트립 | ms | ≤5 | ||||
|
참고: 1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. 2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다. 32kV로 사용할 수 있습니다. |
||||||
