제품 설명

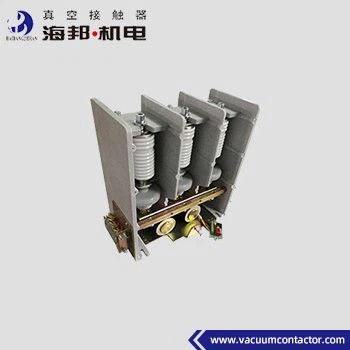

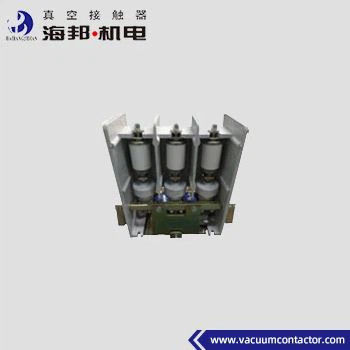

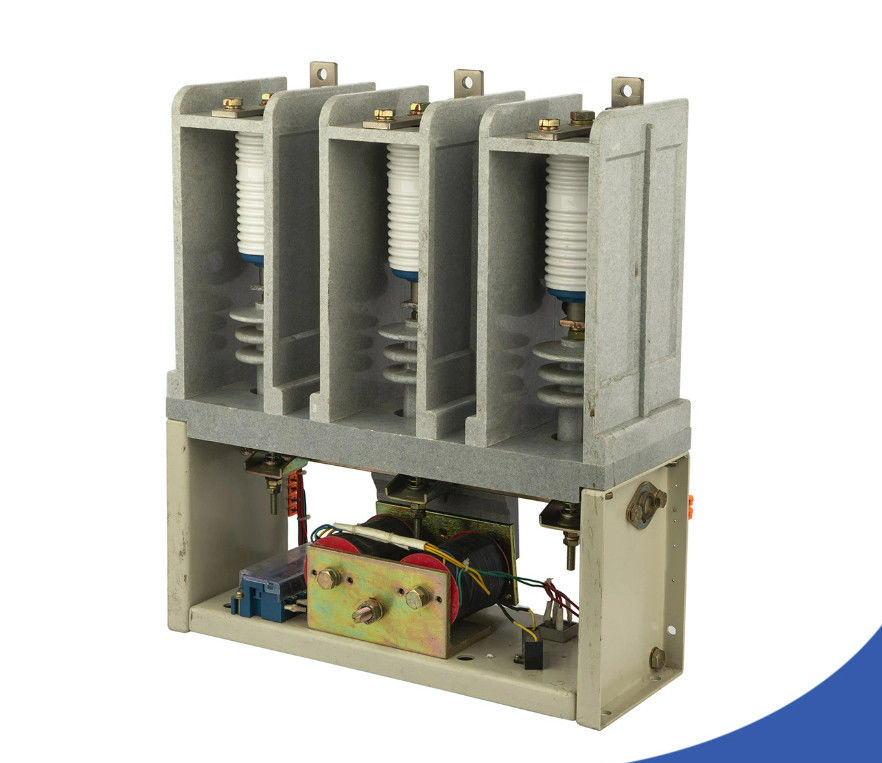

하이뱅 3.6kV 중압 진공 접촉기는 AC 50 ~ 60Hz, 주 회로 등급 전압 3.6kV, 등급 전류 각각 160A, 250A, 400A, 630A의 전력 시스템에 적합합니다.그것은 직접 또는 원격으로 연결하고 주요 회로를 끊는 데 사용되며 종종 AC 모터를 제어합니다.이 유형의 3.6kV 중전압 진공 접촉기는 석유, 석탄 광산 폭발 방지 장비 및 다른 경우에 널리 사용됩니다.환경의 고도 3.6kV 진공 접촉기가 사용되면 해발 1000m를 초과하지 않습니다.
우리는 다른 종류의 3.6kV 중압 진공 접촉기를 가지고 있습니다. 그 평준 전류는 800~2500A (JCZ3-3.6D/D-800~2500A) 및 3200A (JCZ3-3.6D/D-3200A) 입니다.자세한 내용은 카테고리 참조.
종류:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
기술 데이터:
| 이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
3.6kV |
|
| 가등식 작동 전류 (Ie) |
A |
160A,250A,400A,630A | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
A |
10Ie (AC-4) | ||
| 부착 용량 |
A |
8Ie (AC-4) | ||
| 최후의 파열 능력 |
kA, 시간 |
6.3, 3 | ||
| 가명 단시간 저항 전류 |
A |
10일 | ||
| 정량 피크 저항 전류 |
A |
25일 | ||
| 가시 단회로 지속시간 |
s |
4 | ||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
18 |
|
|
진공 휴식 |
kV |
18 | ||
| 번개 충동 저항 전압 |
kV |
40 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 가명 전력 (P) 전기 보유 |
VA |
≤600/50 (흡수/유치) | ||
|
보조 회로 |
양식 |
(3a+2b) |
||
| 명목 가치 | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|
|
단기 |
시간/시간 |
600 | ||
|
기계적 내구성 |
10000번 |
100 | ||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 3단계 비동기 시간 |
ms |
≤3 | ||
| 오리지널 오픈 시간 |
ms |
≤ 150 | ||
| 닫는 트립 |
ms |
≤10 | ||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
