제품 설명

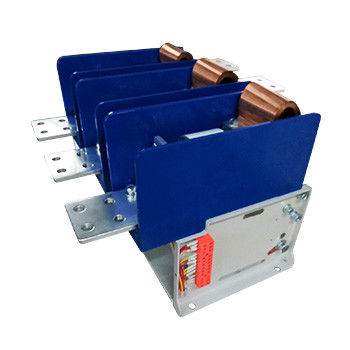

3.6kV 1600A 진공접속기 - 중압 진공접속기, 정압 3.6kV, 정류 800A, 1000A, 1250A, 1600A, 2000A, 2500A
일반 설명:
하이 뱅 3.6kV 중류 진공 접촉기 JCZ3-3.6D / D-800 ~ 2500A 유형 AC 50 ~ 60Hz 전원 시스템에 적합합니다. 주 회로 등급 전압 3.6kV 및 등급 전류 800A, 1000A, 1250A, 1600A,2000A, 2500A. JCZ3 3.6kV 중압 진공 접촉기는 석유, 석탄 광산 폭발 방지 장비 및 기타 경우에 널리 사용됩니다.6kV 진공 접촉기는 직접 또는 원격으로 연결하고 주요 회로를 끊고 자주 AC 모터를 제어하는 데 사용됩니다.3,6kV 중전압 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
우리는 다른 종류의 3.6kV 중압 진공 접촉기를 가지고 있습니다. 그 평준 전류는 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) 및 3200A (JCZ3-3.6D/D-3200A) 입니다.자세한 내용은 카테고리 참조.
종류:
JCZ3-3.6D/D-800~2500A
기술 데이터:
| 이름 | 단위 | 가치 | ||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 3.6kV | |||
| 가등식 작동 전류 (Ie) | A | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 용량 | kA | 12.5 | ||||
| 부착 용량 | kA | 10 | ||||
| 최후의 파열 능력 | kA | 12.5 | ||||
| 가명 단시간 저항 전류 | kA | 10 | ||||
| 정량 피크 저항 전류 | kA | 12.5 | ||||
| 가시 단회로 지속시간 | s | 4 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 18 | |||
| 진공 휴식 | kV | 18 | ||||
| 번개 충동 저항 전압 | kV | 40 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 가등급 전력 (P) 전기 보유 (800~3200A) | VA | ≤600/50 (흡수/유치) | ||||
| 가등식 전력 (P) 기계적 유지 (800~2500) | VA | ≤900/600 (폐기/개시) | ||||
| 보조 회로 | 양식 | (3a+2b) | ||||
| 명목 가치 | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | |||
| 단기 | 시간/시간 | 600 | ||||
| 기계적 내구성 | 10000번 | 10 | ||||
| 전기 내구성 | 10000번 | 10 | ||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||
| 3단계 비동기 시간 | ms | ≤3 | ||||
| 오리지널 오픈 시간 | ms | ≤ 150 | ||||
| 닫는 트립 | ms | ≤10 | ||||
|
참고: 1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. 2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다. |
||||||
