상세 정보 |
|||
| 강조하다: | 수평 12kV 진공 접촉기,12kV 진공 접촉기 고전압 |
||
|---|---|---|---|
제품 설명

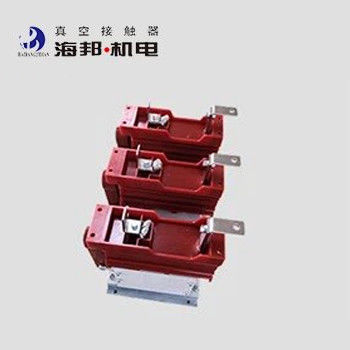

12kV 진공 접촉기 수평
일반 설명:
하이뱅 고전압 수평 진공 접촉기는 AC 50-60Hz 전력 시스템, 평판 전압 7.2kV 및 12kV, 평판 전류 160A, 250A, 400A, 630A에 적용됩니다.이 유형의 고전압 진공 접촉기는 직접 또는 원격으로 연결하고 주요 회로를 분리하는 데 사용되며 종종 용량 부하를 제어합니다., AC 모터, 트랜스포머 및 기타 전기 장비. 이 유형의 수평 진공 접촉기는 전력 네트워크 반응 전력 보상, 화학 산업, 금속,물 공급 및 하수 처리, 석탄 광산 장비 및 기타 경우 진공 접촉 장치가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
적용 조건:
주변기온: -25°C+40°C, 24시간 평균은 +35°C를 넘지 않아야 한다.
b. 고도: 1000m 또는 그보다 낮습니다.
c. 상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하, 대기 온도가 +40°C에 도달할 때 50%를 초과해서는 안 됩니다.
d. 운영 환경: 주변 공기는 식식성, 불화성 또는 폭발성 가스 및 수증기로 오염되지 않아야 한다. 오염 수준: 레벨 III.
e. 12kV 수평 진공 접촉기 설치:
작동시 설치된 진공 접촉기 단위 표면과 수평 평면 사이의 기울기 각도는 5°를 초과해서는 안 됩니다.
참고: 위의 조건이 사용자의 요구 사항을 충족시킬 수 없는 경우, 사용자는 제조사와 협상하여 제품의 특별한 처리를 요청할 수 있습니다.
기술 데이터:
|
이름 |
단위 |
가치 |
|||||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|||
|
가등식 작동 전류 (Ie) |
A |
160A, 250A, 400A, 630A |
|||||
|
정규 주파수 (fr) |
Hz |
50~60 |
|||||
|
용량 |
A |
10일 |
|||||
|
부착 용량 |
A |
8일 |
|||||
|
가명 단시간 저항 전류 |
A |
10일 |
|||||
|
정량 피크 저항 전류 |
A |
25일 |
|||||
|
최후의 파열 능력 |
A |
10일 |
|||||
|
가시 단회로 지속시간 |
s |
4 |
|||||
|
전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|||
|
진공 휴식 |
kV |
32 |
42 |
||||
|
번개 충동 저항 전압 |
kV |
60 |
75 |
||||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) |
|||||
|
가등전력 (P) 기계적 유지 |
VA |
≤900/600 (폐기/개시) |
|||||
|
보조 회로 |
양식 |
(3a+3b) ~ ((6a+6b) |
|||||
|
명목 가치 |
AC 380V/5A |
||||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 |
|||||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
120 |
||||
|
단기 |
시간/시간 |
360 |
|||||
|
기계적 내구성 |
10000번 |
30 |
|||||
|
전기 내구성 |
10000번 |
25 ((AC-3),10 ((AC-4) |
|||||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 150 |
||||
|
3단계 비동기 시간 |
ms |
≤3 |
|||||
|
오리지널 오픈 시간 |
ms |
≤150 (전기 켜기) ≤60 (기계 켜기) |
|||||
|
닫는 트립 |
ms |
≤4 |
|||||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
|||||||
