상세 정보 |
|||
| 등급 주파수: | 50/60Hz | 장착형: | 수평 |
|---|---|---|---|
| 강조하다: | 7.2kV 수평 진공 접촉기,수평 진공 접촉기 160A |
||
제품 설명
일반 설명:

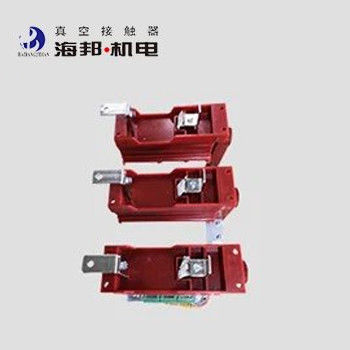

하이뱅 고전압 수평 진공 접촉기는 AC 50-60Hz 전력 시스템, 평판 전압 7.2kV 및 12kV, 평판 전류 160A, 250A, 400A, 630A에 적용됩니다.이 유형의 고전압 진공 접촉기는 직접 또는 원격으로 연결하고 주요 회로를 분리하는 데 사용되며 종종 용량 부하를 제어합니다., AC 모터, 트랜스포머 및 기타 전기 장비.
수평 진공 접촉기는 전력 네트워크 반응 전력 보상, 화학 산업, 금속, 물 공급 및 배수 처리, 석탄 광산 장비 및 기타 경우에 사용됩니다.진공 접촉 장치가 사용되는 환경의 높이는 해발 1000m를 초과하지 않습니다..
종류:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|
| 가등식 작동 전류 (Ie) |
A |
160A, 250A, 400A, 630A | |||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 용량 |
A |
10일 | |||
| 부착 용량 |
A |
8일 | |||
| 가명 단시간 저항 전류 |
A |
10일 | |||
| 정량 피크 저항 전류 |
A |
25일 | |||
| 최후의 파열 능력 |
A |
10일 | |||
| 가시 단회로 지속시간 |
s |
4 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
| 가등전력 (P) 기계적 유지 |
VA |
≤900/600 (폐기/개시) | |||
|
보조 회로 |
양식 |
(3a+3b) ~ ((6a+6b) |
|||
| 명목 가치 | AC 380V/5A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
120 |
||
|
단기 |
시간/시간 |
360 | |||
|
기계적 내구성 |
10000번 |
30 | |||
|
전기 내구성 |
10000번 |
25 ((AC-3),10 ((AC-4) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 150 |
||
| 3단계 비동기 시간 |
ms |
≤3 | |||
| 오리지널 오픈 시간 |
ms |
≤150 (전기 켜기) ≤60 (기계 켜기) | |||
| 닫는 트립 |
ms |
≤4 | |||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
|||||
