제품 설명

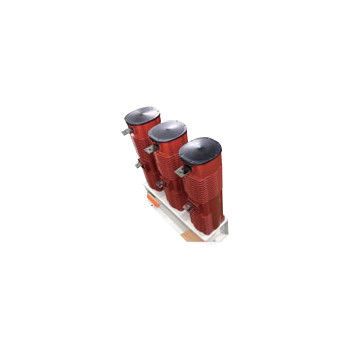

24kV 630A 진공 접촉기 - 고전압 진공 접촉기, 정압 24kV, 정류 160A, 250A, 400A, 630A
일반 설명:
하이 뱅 24kV 630A 진공 접촉기는 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 정압 24kV, 정류 160A, 250A, 400A, 630A입니다.24kV 고전압 진공 접촉기는 주요 회로의 직접 또는 원격 연결 및 단속을 위해 사용됩니다이 시리즈의 24kV 고전압 진공 접촉기 국제 주류 에포시 통합 투여 반 실린더 방열 프레임 구조를 채택,국제 규정의 단열 요구 사항을 완전히 충족시키는24kV 630A 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
종류:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
기술 데이터:
| 이름 | 단위 | 가치 | ||||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 24kV | |||||
| 가등식 작동 전류 (Ie) | A | 160A | 250A | 400A | 630A | |||
| 가등식 연결 용량 (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| 정형 파열력 (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| 부하 전류와 시간 등급 견디기 | kA/s | 2.4/1 | 30.75/1 | 여호와 의 증인, 6/1 | 9.45/1 | |||
| 가명 단시간 저항 전류 (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| 정량 피크 저항 전류 (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| 가시 단회로 지속시간 | s | 4 | ||||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 65 | |||||
| 진공 휴식 | kV | 65 | ||||||
| 번개 충동 저항 전압 | kV | 125 | ||||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| 정량 전력 (P) | VA | ≤2000/30 (흡수/유치) | ||||||
| 가등전력 (P) 기계적 유지 | VA | ≤2000/700 (폐기/개시) | ||||||
| 보조 회로 | 양식 | 3a+2b | ||||||
| 명목 가치 | AC 380V/5A, | |||||||
| DC 380V/1A | ||||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | |||||
| 단기 | 시간/시간 | 60 | ||||||
| 기계적 내구성 | 10000번 | 100 | ||||||
| 전기 내구성 | 10000번 | 25 ((AC-3), 10 ((AC-4) | ||||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||||
| 3단계 비동기 시간 | ms | ≤3 | ||||||
| 오리지널 오픈 시간 | ms | ≤50 (전기 보유) | ||||||
| 닫는 트립 | ms | ≤6 | ||||||
|
참고: 1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. 2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다. |
||||||||
