제품 설명

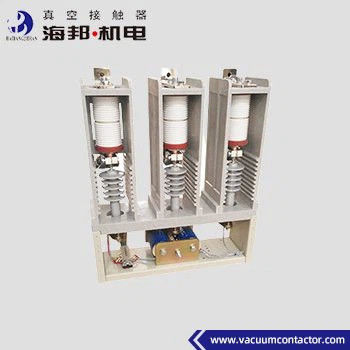

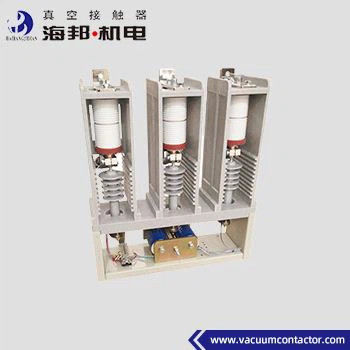

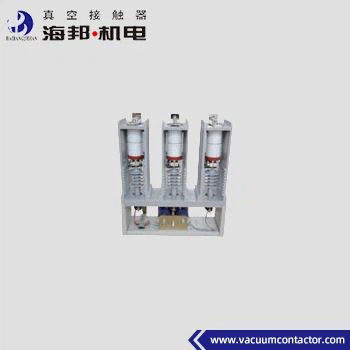

하이 뱅 플라토 타입 고전압 진공 접촉기는 플라토 환경에 전용되어 있습니다. AC 50 ~ 60Hz, 주 회로 등급 전압 7.2kV, 12kV,그리고 평준 전류 160A~1250A.JCZ9 플라토 타입 3단계 진공 접촉기는 주 회로를 직접 또는 원격으로 연결하고 끊는 데, AC 모터, 트랜스포머 및 기타 전기 장비를 제어하는 데 사용됩니다.플라토 타입 3단계 진공 접촉기가 사용되는 환경의 고도는 해발 5000m를 초과하지 않습니다..
종류:
JCZ9-7.2-JTG/D160~1250
JCZ9-12-JTG/D160~1250
적용 조건:
1대기 온도: -25°C+40°C, 24시간 평균은 +35°C를 넘지 않아야 합니다.
2고도: 5000m 또는 더 낮은; 우리는 특허를 적용, JCZ9 고원형 진공 접촉기가 해발 5000m의 고도 내에서 안전하고 안정적으로 작동 할 수 있음을 보여줍니다.
3상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하, 주변 기온이 +40°C에 도달하면 50%를 초과해서는 안 됩니다.
4운영 환경: 주변 공기는 부식성, 불화성 또는 폭발성 가스 및 수증기로 오염되지 않아야 합니다. 오염 수준: 레벨 III.
5플라토 타입 진공 접촉기 설치:
작동시 설치된 플라토형 고전압 진공 접촉기 표면과 수평 평면 사이의 기울기 각도는 5°를 초과해서는 안 됩니다.
참고: 위의 조건이 사용자의 요구 사항을 충족시킬 수 없는 경우, 사용자는 제조사와 협상하여 제품의 특별한 처리를 요청할 수 있습니다.
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2 |
12 |
|
| 가등식 작동 전류 (Ie) |
A |
160~1250 | |||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 용량 |
A |
10Ie (AC-4) | |||
| 부착 용량 |
A |
8Ie (AC-4) | |||
| 가명 단시간 저항 전류 |
A |
10일 | |||
| 정량 피크 저항 전류 |
A |
25일 | |||
| 가시 단회로 지속시간 |
s |
4 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
| 가등전력 (P) 기계적 유지 |
VA |
≤900/600 (폐기/개시) | |||
|
보조 회로 |
양식 |
(3a+2b) ~ ((6a+5b) |
|||
| 명목 가치 | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
||
|
단기 |
시간/시간 |
600 | |||
|
기계적 내구성 |
10000번 |
100 | |||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤ 160 |
||
| 3단계 비동기 시간 |
ms |
≤3 | |||
| 오리지널 오픈 시간 |
ms |
≤100 (전기 구동), ≤60 (기계 구동) | |||
| 닫는 트립 |
ms |
≤5 | |||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
3이 제품은 특수 제조로 1250A 또는 15KV (공용 유형) 에 사용할 수 있습니다.
