제품 설명

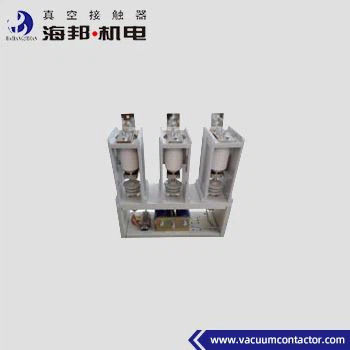

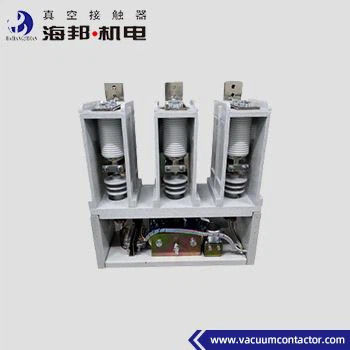

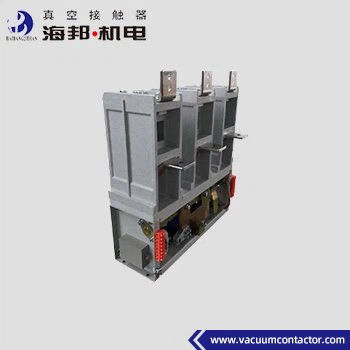

7.2kV 3단계 진공 접촉기
하이 뱅 고전압 3단계 진공 콘택터 CKG8 타입은 AC 50-60Hz 전력 시스템에 적용되며, 평판 전압은 7.2kV 및 12kV이며, 평판 전류는 800A, 1000A, 1250A, 1600A, 2000A입니다.이 유형의 3단계 고전압 진공 접촉기는 직접 또는 원격으로 주 회로를 연결하고 분리하는 데 사용됩니다., 그리고 인덕티브가 아닌 AC 모터와 트랜스포머와 같은 전기 장비를 제어합니다.3단계 진공 접촉기가 사용되는 환경의 고도는 해발 1000m를 초과하지 않습니다..
종류:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-125
CKG8-7.2J/D-2000-125
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-125
CKG8-12J/D-2000-125
기술 데이터:
|
이름 |
단위 |
가치 | |||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
7.2kV |
12kV |
|
| 가등식 작동 전류 (Ie) |
A |
8001000A, 1250A, 1600A, 2000A | |||
| 정규 주파수 (fr) |
Hz |
50~60 | |||
| 용량 |
A |
4Ie (AC-2) | |||
| 부착 용량 |
A |
6Ie (AC-2) | |||
| 가명 단시간 저항 전류 |
A |
8일 | |||
| 정량 피크 저항 전류 |
A |
15일 | |||
| 최후의 파열 능력 |
A |
8일, 3번 | |||
| 가시 단회로 지속시간 |
s |
2 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
32 |
42 |
|
|
진공 휴식 |
kV |
32 |
42 | ||
| 번개 충동 저항 전압 |
kV |
60 |
75 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | |||
| 가등전력 (P) 기계적 유지 |
VA |
≤900/600 (폐기/개시) | |||
|
보조 회로 |
양식 |
(3a+2b) ~ ((6a+5b) |
|||
| 명목 가치 | AC 380V/5A, | ||||
| DC 380V/1A | |||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | |||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
120 |
||
|
단기 |
시간/시간 |
360 | |||
|
기계적 내구성 |
10000번 |
10 | |||
|
전기 내구성 |
10000번 |
25 ((AC-2) | |||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
||
| 3단계 비동기 시간 |
ms |
≤3 | |||
| 오리지널 오픈 시간 |
ms |
≤ 60 | |||
| 닫는 트립 |
ms |
≤10 | |||
|
참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. |
|||||
