상세 정보 |
|||
| 강조하다: | 3단계 진공 접촉기 12kV,고전압 3단계 진공 접촉기,HV 진공 접촉기 12kV |
||
|---|---|---|---|
제품 설명

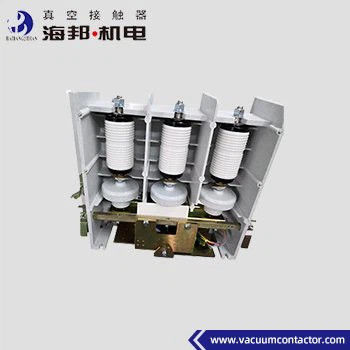

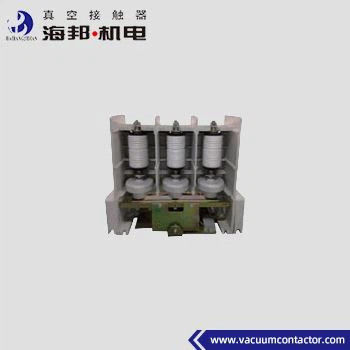

하이 뱅 고전압 진공 접촉기 JCZ5형 3단계 진공 접촉기 콘덴시터용은 AC 50~60Hz 전력 시스템, 12kV까지의 평형 전압, 630A까지의 평형 전류에 적용됩니다.콘덴시터에 대한 3 단계 진공 접촉기의 이 유형은 직접 또는 원격으로 연결하고 주요 회로를 해제하고 종종 용량 부하를 제어하는 데 사용됩니다, AC 모터, 트랜스포머 및 기타 전기 장비. 이 유형의 3 단계 진공 콘택터 콘덴시터 전력 네트워크 반응 전력 보상, 화학 산업, 금속,물 공급 및 하수 처리, 지하 석탄 광산 장비 및 기타 경우 3 단계 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
종류:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
기술 데이터:
|
이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
12kV |
|
| 가등식 작동 전류 (Ie) |
A |
160A~630A | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
A |
10Ie (AC-4) | ||
| 부착 용량 |
A |
8Ie (AC-4) | ||
| 가명 단시간 저항 전류 |
A |
10일 | ||
| 정량 피크 저항 전류 |
A |
25일 | ||
| 가시 단회로 지속시간 |
s |
4 | ||
| 최후의 파열 능력 | 6.3kA, 3번 | |||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
42 |
|
|
진공 휴식 |
kV |
42 | ||
| 번개 충동 저항 전압 |
kV |
75 | ||
| 단일 콘덴서 단열 전류 (C2) |
A |
160-400 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 또는 DC 110/220 |
|
| 가명 전력 (P) 전기 보유 |
VA |
≤1000/100 (흡수/유치) | ||
|
보조 회로 |
양식 |
(3a+2b) ~ ((6a+5b) |
||
| 명목 가치 | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|
|
단기 |
시간/시간 |
600 | ||
|
기계적 내구성 |
10000번 |
100 | ||
|
전기 내구성 |
10000번 |
25 ((AC-3), 10 ((AC-4) | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 3단계 비동기 시간 |
ms |
≤3 | ||
| 오리지널 오픈 시간 |
ms |
≤ 160 | ||
| 닫는 트립 |
ms |
≤10 | ||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
