상세 정보 |
|||
| 빈도: | 50Hz/60HZ | ||
|---|---|---|---|
| 강조하다: | 3.6kV 3단계 진공 접촉기,3단계 진공 접촉기 중전압 |
||
제품 설명

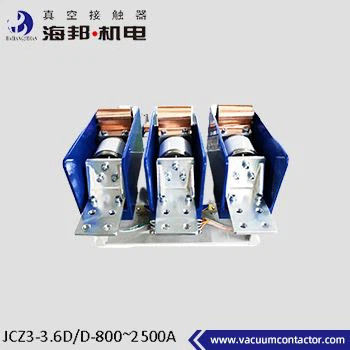

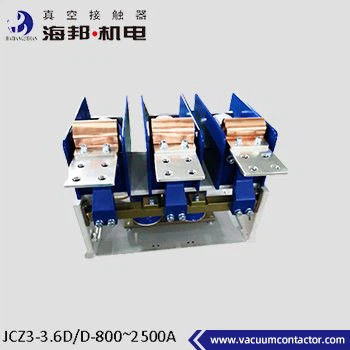

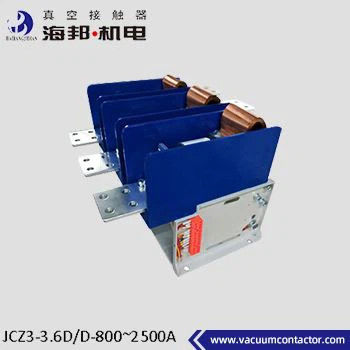

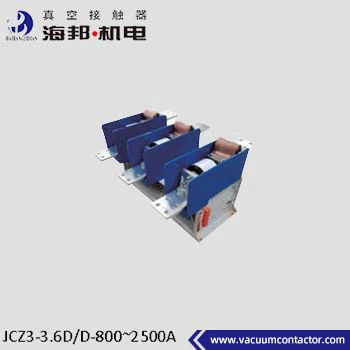

하이뱅 중압 3단계 AC 진공 접촉기 JCZ3-3.6D/D-800~2500A 유형은 AC 50~60Hz 전원 시스템에 적합하며, 주 회로 등급 전압은 3.6kV이며 등급 전류는 800-2500A입니다.6kV 3 단계 진공 접촉기는 석유에 널리 사용됩니다, 석탄 광산 폭발 방지 장비 및 다른 경우 3 단계 AC 진공 접촉기는 직접 또는 원격으로 연결 및 주요 회로를 분리 하 고 자주 AC 모터를 제어 하는 데 사용 됩니다.트랜스포머 및 기타 전기 제어 장치3.6kV 3단계 진공 접촉기가 사용되는 환경의 고도는 해발 1000 미터를 초과하지 않습니다.
기술 데이터:
|
이름 |
단위 |
가치 | ||
|
주 회로 |
가등식 작동 전압 (Ue) |
kV |
3.6kV |
|
| 가등식 작동 전류 (Ie) |
A |
800A~2500A | ||
| 정규 주파수 (fr) |
Hz |
50~60 | ||
| 용량 |
kA |
12.5 | ||
| 부착 용량 |
kA |
10 | ||
| 최후의 파열 능력 |
kA |
12.5 | ||
| 가명 단시간 저항 전류 |
kA |
10 | ||
| 정량 피크 저항 전류 |
kA |
12.5 | ||
| 가시 단회로 지속시간 |
s |
4 | ||
| 전력 주파수 전압을 견딜 수 있습니다 |
지구에 연결되는 전선 터미널 |
kV |
18 |
|
|
진공 휴식 |
kV |
18 | ||
| 번개 충동 저항 전압 |
kV |
40 | ||
|
제어 회로 |
가등전압 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 가등급 전력 (Ps) 전기 보유 (800~3200A) |
VA |
≤600/50 (흡수/유치) | ||
| 가등식 전력 (P) 기계적 유지 (800~2500) |
VA |
≤900/600 (폐기/개시) | ||
|
보조 회로 |
양식 |
(3a+2b) |
||
| 명목 가치 | AC 380V/5A, | |||
| DC 380V/1A | ||||
|
제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 |
kV |
2 | ||
|
정규 작동 빈도 |
장기적 |
시간/시간 |
300 |
|
|
단기 |
시간/시간 |
600 | ||
|
기계적 내구성 |
10000번 |
10 | ||
|
전기 내구성 |
10000번 |
10 | ||
|
기계적 특성 |
폐업 시간 |
ms |
≤200 |
|
| 3단계 비동기 시간 |
ms |
≤3 | ||
| 오리지널 오픈 시간 |
ms |
≤ 150 | ||
| 닫는 트립 |
ms |
≤10 | ||
참고:
1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다.
2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다.
