상세 정보 |
|||
| 강조하다: | 72kV 진공 접촉기,콘덴시터용 고전압 진공 접촉기 |
||
|---|---|---|---|
제품 설명

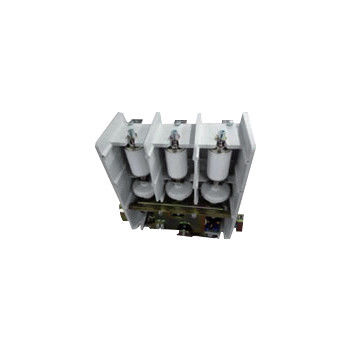

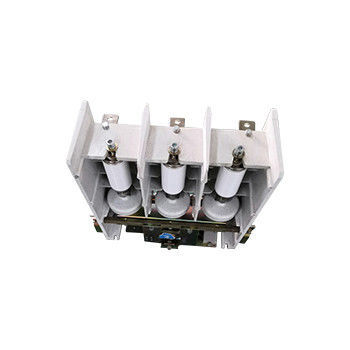

7콘덴시터용 2kV 진공 접촉기 - 고전압 진공 접촉기, 등급 전압 7.2kV, 등급 전류 160A, 250A, 400A, 630A
일반 설명:
하이 뱅 고전압 진공 접촉기 JCZ5형 7.2kV 진공 접촉기 콘덴시터용은 AC 50-60Hz 전력 시스템에 적용됩니다. 7.2kV까지의 등급 전압, 등급 전류 160A, 250A, 400A, 630A.이 종류의 7콘덴시터에 대한.2kV 진공 접촉기는 직접 또는 원격으로 연결 및 주요 회로를 끊는 데 사용되며 용량 부하, AC 모터,트랜스포머 및 기타 전기 장비가압기 Haibang 7.2kV 진공 접촉기는 전력망 반응 전력 보상에서 널리 사용됩니다.2kV 진공 접촉기 콘덴시터 사용 해발 1000 미터를 초과하지 않습니다.
종류:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
기술 데이터:
| 이름 | 단위 | 가치 | ||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 7.2kV | |||
| 가등식 작동 전류 (Ie) | A | 160A, 250A, 400A, 630A | ||||
| 정규 주파수 (fr) | Hz | 50~60 | ||||
| 용량 | A | 10Ie (AC-4) | ||||
| 부착 용량 | A | 8Ie (AC-4) | ||||
| 가명 단시간 저항 전류 | A | 10일 | ||||
| 정량 피크 저항 전류 | A | 25일 | ||||
| 가시 단회로 지속시간 | s | 4 | ||||
| 최후의 파열 능력 | kA, 시간 | 6.3/3 | ||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 32 | |||
| 진공 휴식 | kV | 32 | ||||
| 번개 충동 저항 전압 | kV | 60 | ||||
| 단일 콘덴서 단열 전류 (C2) | A | 160 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 정량 전력 (P) | VA | ≤1000/100 (흡수/유치) | ||||
| 가등전력 (P) 기계적 유지 | VA | ≤900/600 (폐기/개시) | ||||
| 보조 회로 | 양식 | (3a+2b) ~ ((6a+5b) | ||||
| 명목 가치 | AC 380V/5A, | |||||
| DC 380V/1A | ||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | ||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | |||
| 단기 | 시간/시간 | 600 | ||||
| 기계적 내구성 | 10000번 | 100 | ||||
| 전기 내구성 | 10000번 | 25 ((AC-3), 10 ((AC-4) | ||||
| 기계적 특성 | 폐업 시간 | ms | ≤200 | |||
| 3단계 비동기 시간 | ms | ≤3 | ||||
| 오리지널 오픈 시간 | ms | ≤100 (전기 구동), ≤60 (기계 구동) | ||||
| 닫는 트립 | ms | ≤5 | ||||
|
참고: 1. 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. 2기계적 홀딩 유형의 경우 잠금 장치는 100,000 번마다 교체해야합니다. |
||||||
