제품 설명

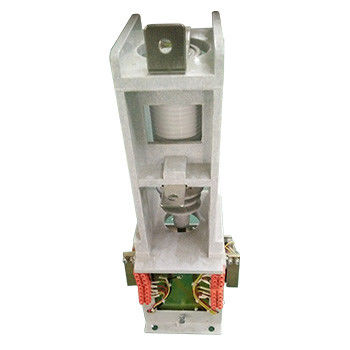

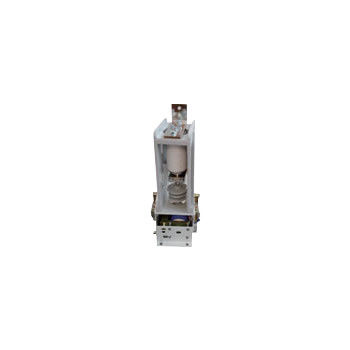

단일 단계 2500A 진공 접촉기 - 단일 단계 고전압 진공 접촉기, 등급 전압 7.2kV, 12kV, 등급 전류 1600A ~ 2500A
일반 설명:
하이 뱅 싱글 파스 2500A 진공 접촉기 JCZ1-12D / D1600 ~ 2500 유형은 AC 50 ~ 60Hz 전력 시스템에 적합합니다. 주 회로 정렬 전압 7.2kV, 12kV, 정렬 전류 1600A ~ 2500A.이 유형의 단일 단계 진공 접촉기는 주로 단일 단계 지상 결함이 발생하면 귀화 스위치로 사용됩니다. Haibang 단일 단계 2500A 진공 접촉기는 원광 억제 캐비닛과 단일 단계 제어가 필요한 전기적인 경우에 사용할 수 있습니다.단일 단계 진공 접촉기가 사용되는 환경의 높이는 해발 1000m를 초과하지 않습니다 (G형은 2500m를 초과하지 않습니다).
우리는 또 다른 유형의 12kV ((7.2kV) 단일 단계 진공 접촉기가 있습니다. 그 가등 전류는 160A, 250A, 400A, 630A입니다. 자세한 내용은 카테고리를 참조하십시오.
우리는 또한 특허 설계와 함께 플라토 타입의 12kV (7.2kV) 단일 단계 진공 접촉기를 가지고 있습니다. 해발 5000m의 고도 내에서 안전하고 안정적으로 작동 할 수 있습니다.자세한 내용은 카테고리 참조.
기술 데이터:
| 아미 | 단위 | 가치 | |||||
| 주 회로 | 가등식 작동 전압 (Ue) | kV | 7.2 | 12 | |||
| 가등식 작동 전류 (Ie) | A | 1600 ~ 2500 | |||||
| 정규 주파수 (fr) | Hz | 50~60 | |||||
| 용량 | A | 4Ie (AC-2) | |||||
| 부착 용량 | A | 4Ie (AC-2) | |||||
| 가시 단회로 지속시간 | s | 4 | |||||
| 전력 주파수 전압을 견딜 수 있습니다 | 지구에 연결되는 전선 터미널 | kV | 32 | 42 | |||
| 진공 휴식 | kV | 32 | 42 | ||||
| 번개 충동 저항 전압 | kV | 60 | 75 | ||||
| 제어 회로 | 가등전압 (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| 정량 전력 (P) | VA | ≤1000/100 (흡수/유치) | |||||
| 보조 회로 | 양식 | (3a+2b) | |||||
| 명목 가치 | AC 380V/5A, | ||||||
| DC 380V/1A | |||||||
| 제어 회로, 지상 전력 주파수 저항 전압에 보조 회로 | kV | 2 | |||||
| 정규 작동 빈도 | 장기적 | 시간/시간 | 300 | ||||
| 단기 | 시간/시간 | 600 | |||||
| 기계적 내구성 | 10000번 | 30 | |||||
| 전기 내구성 | 10000번 | 10 (AC-4) | |||||
| 기계적 특성 | 폐업 시간 | ms | ≤100 | ||||
| 오리지널 오픈 시간 | ms | ≤ 60 | |||||
| 닫는 트립 | ms | ≤5 | |||||
| 참고: 등급 제어 전압은 고객의 요구 사항에 따라 만들 수 있습니다. | |||||||
